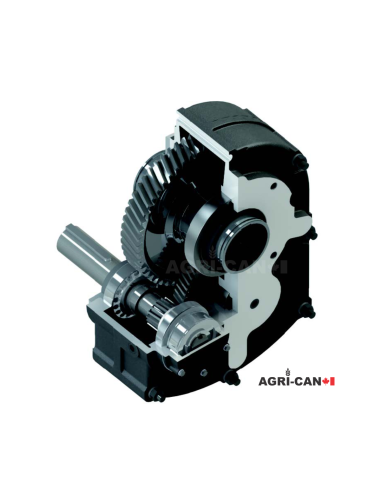

Réducteur de vitesse SMR 25:1 - Grandeur 3

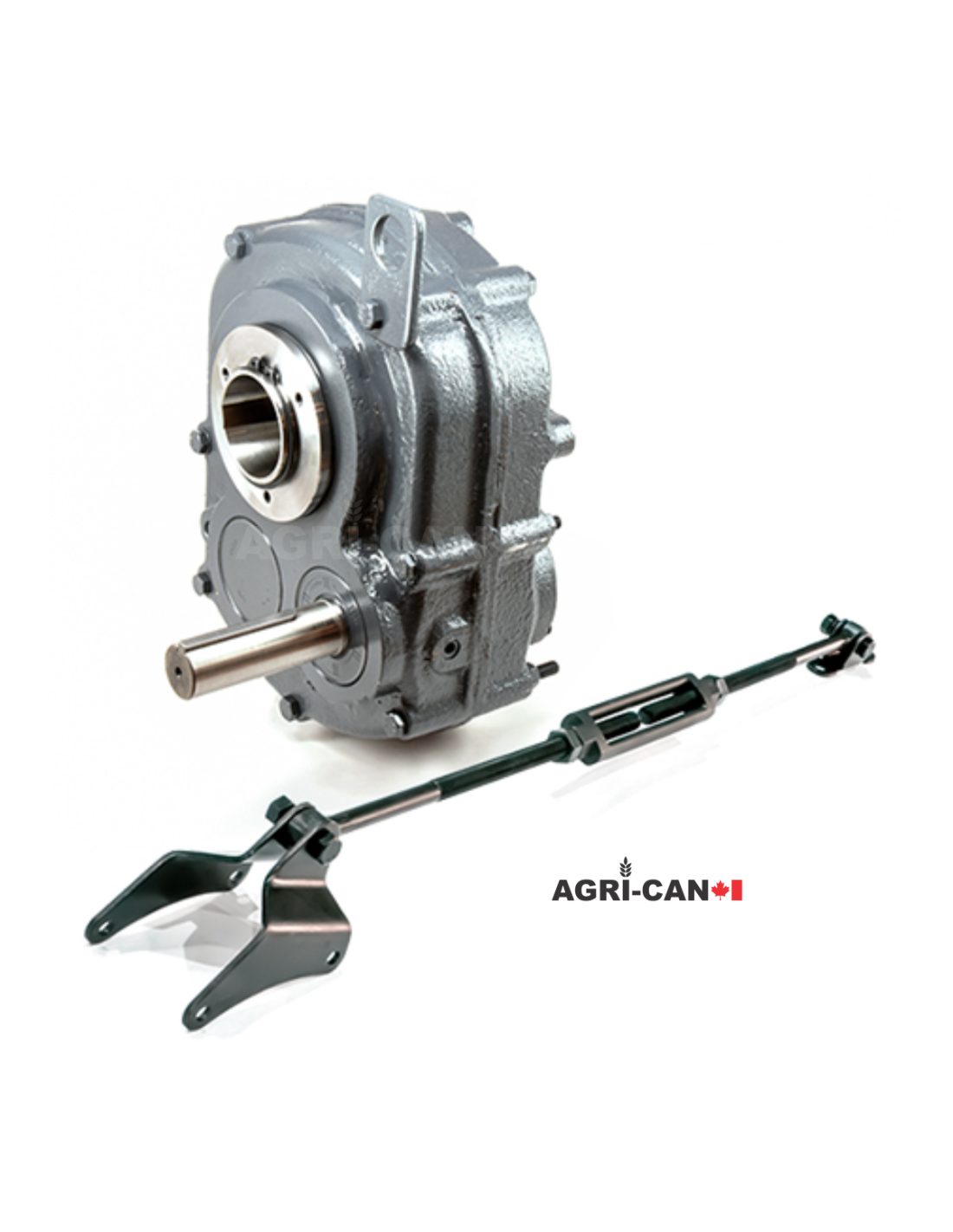

Réducteur de vitesse SMR à support d'arbre avec bras de couple

Spécifications:

• Série: SMR
• Type: Réducteur de vitesse

• Grandeur: 3

• # de sorties: 1
• Ratio: 25:1

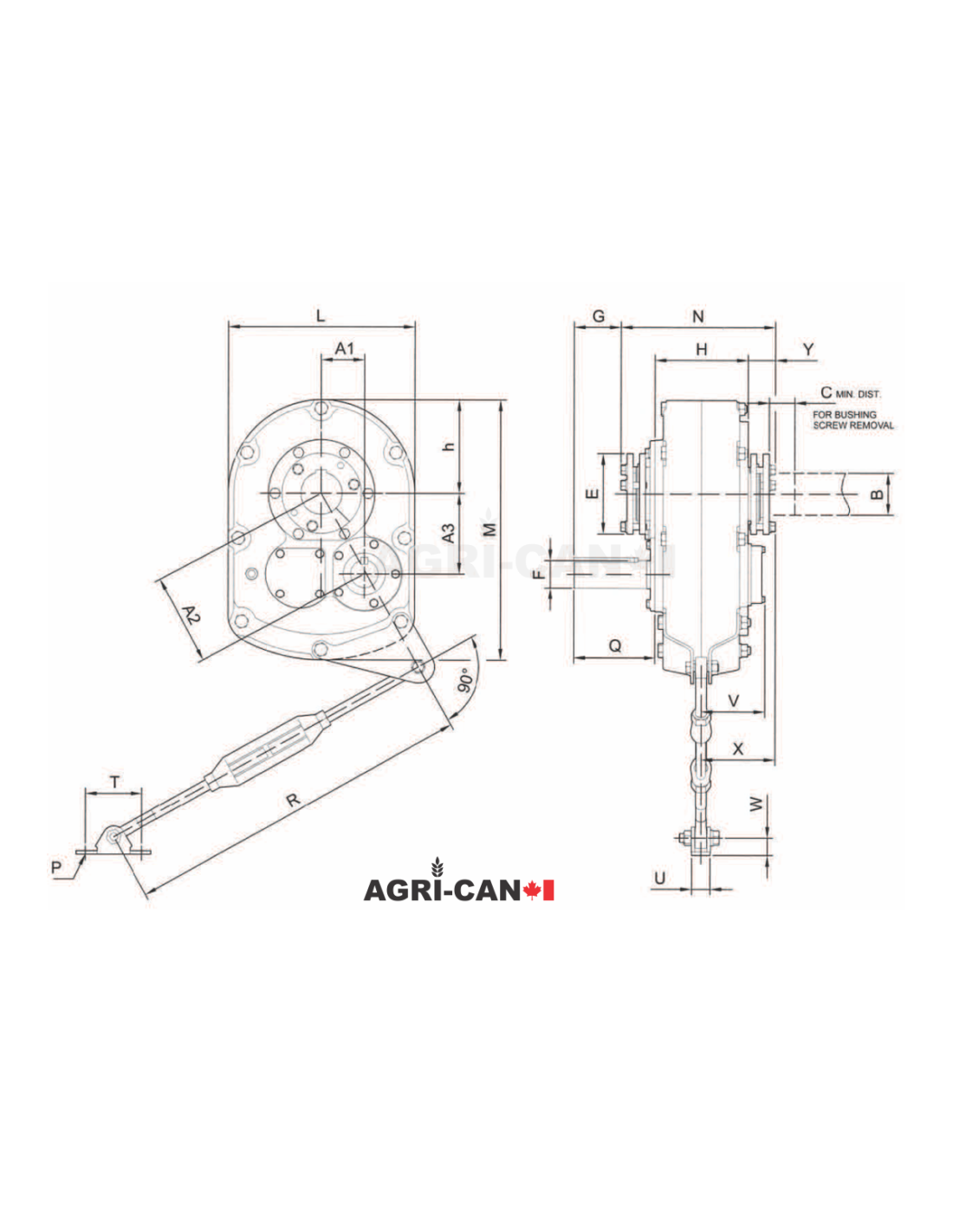

• L (pouces): 9.25"
• U (pouces): 1.1"
• V (pouces): 3.49"
• T (pouces): 3"
• A1 (pouces): 2.34"
• A2 (pouces): 4.78"
• A3 (pouces): 4.17"
• B Max. (pouces): 2.188"
• C (pouces): 1.500"
• E (pouces): 4.37"
• F (pouces): 1.25"
• Chemin de clé (pouces): 1/4"x1/8"x2-15/16"
• G (pouces): 2.31"
• H (pouces): 5.63"
• M (pouces): 12.87"
• N (pouces): 9.36"
• P (pouces): 0.51"
• Q (pouces): 4.33"
• R-Min. (pouces): 26.94"
• R-Max. (pouces): 32.94"
• W (pouces): 1.06"
• X (pouces): 4.72"
• Y (pouces): 1.7"
• Composition du boîtier du réducteur et roulements: Fonte d'acier et ductile de haute qualité

• Composition des pignons: Alliage de bronze

• Joint d'étanchéité: Doubles lèvres


Détails:

• Configurations du produit : bras de couple et convoyeur à vis (rapidement/facilement échangeables).
• Capacité de performance : appareils jusqu'à 300 HP.
• Ensemble d'accessoires : antidévireurs, bagues, bras de couple, arbres de transmission et adaptateurs.
• Boîtier robuste en fonte et fonte ductile.

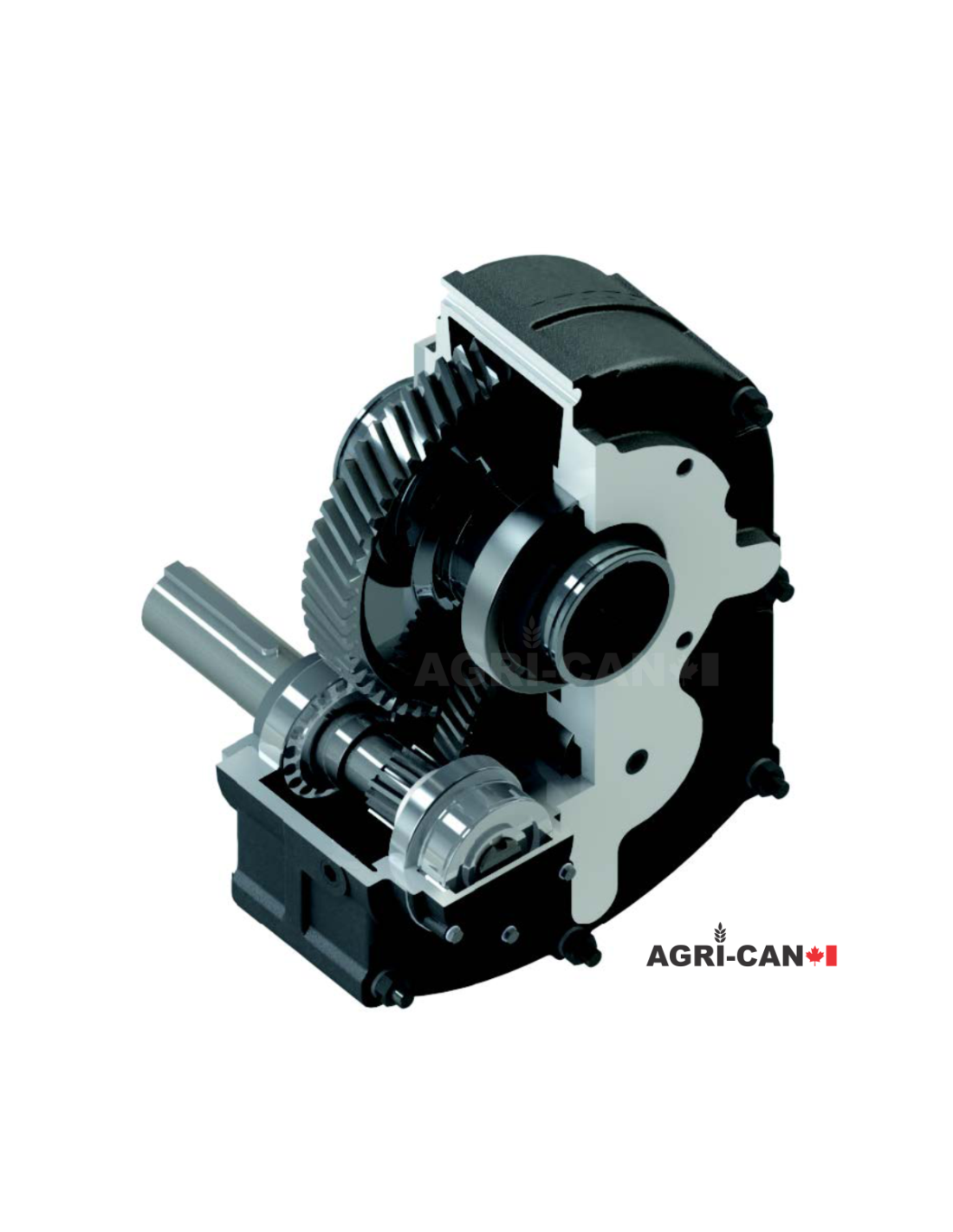

• Engrenage hélicoïdal à haut rendement conçu, 98 % par étage d'engrenage.
• Arbres robustes usinés avec précision et trempés.
• Bouchon de vidange magnétique fixé pour la protection.
• Roulements antifriction fiables à rouleaux coniques pour les boîtes de tailles 3 à 9 et à billes pour la taille 2.
• Joints éprouvés avec renfort métallique pour plus de robustesse.
• Rigoureusement testé avant expédition.
