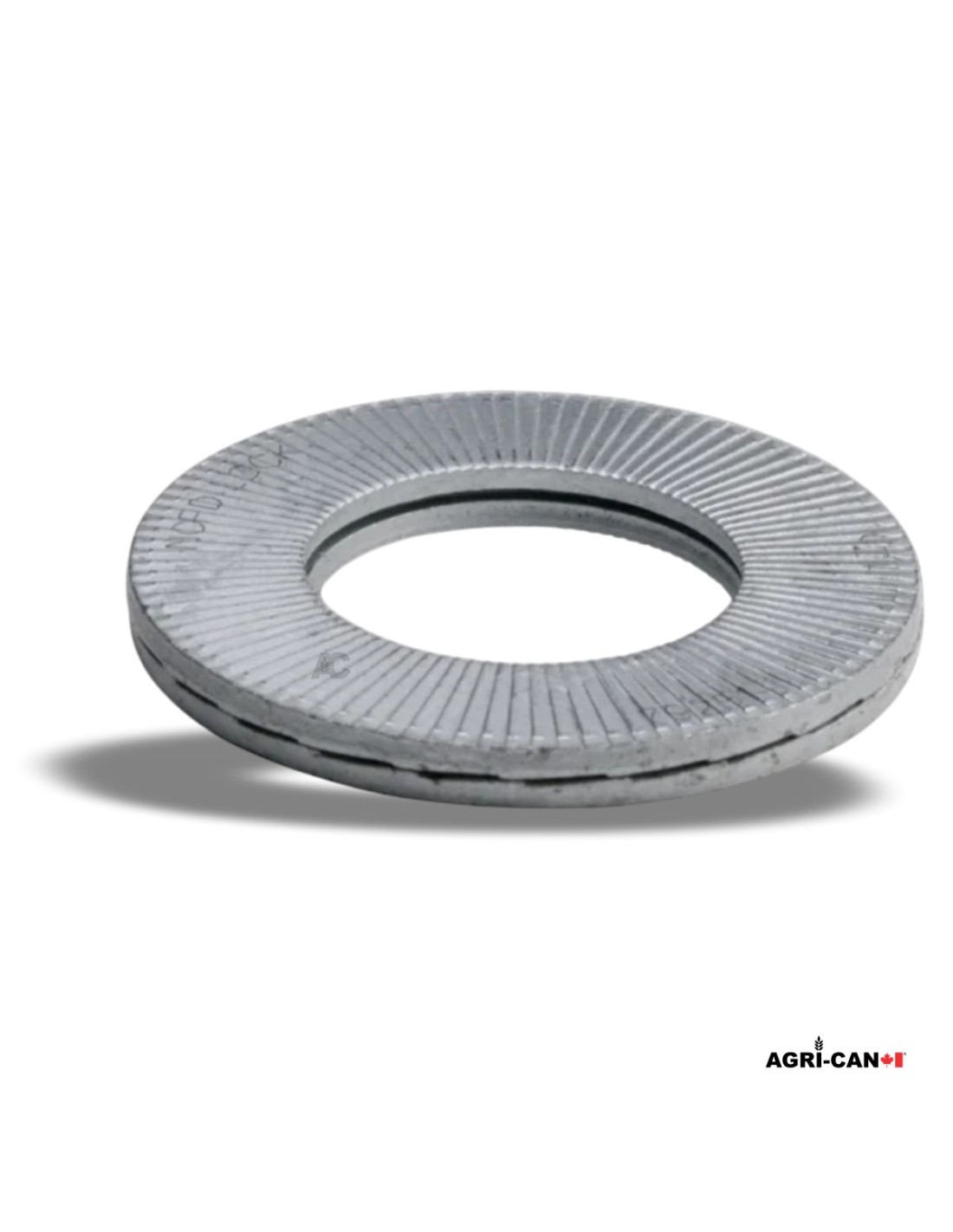

Rondelle de blocage double Nord-Lock M20 – Denis CIMAF / Shearex / HORSCH - 10/Pqt

La rondelle de blocage double Nord-Lock M20 est conçue pour sécuriser efficacement les assemblages boulonnés soumis à de fortes vibrations et à des charges dynamiques. Son système de verrouillage à effet de came empêche le desserrage de la boulonnerie tout en maintenant une précharge contrôlable.

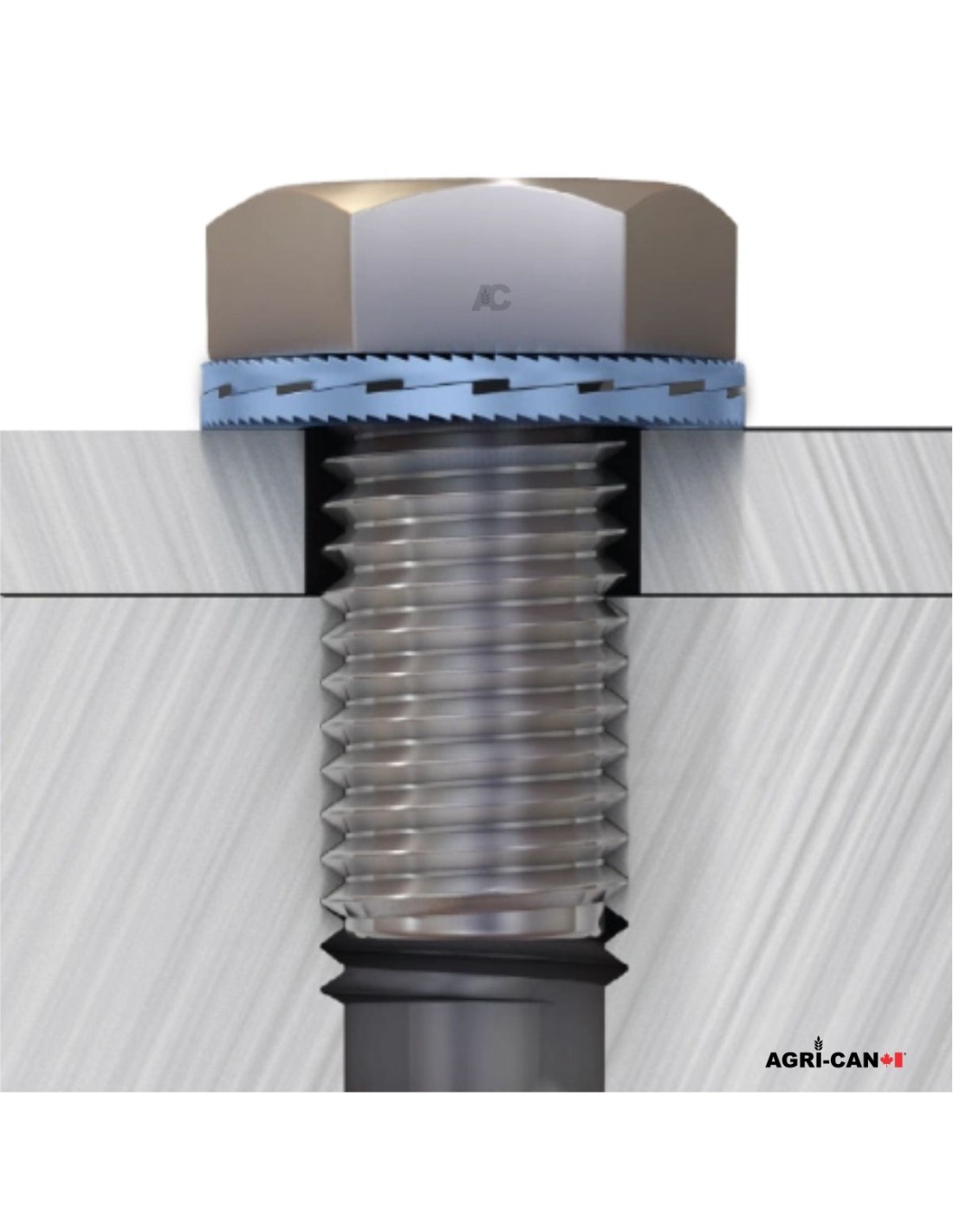

La surface extérieure dentée s’ancre dans le matériau tandis que les surfaces internes à cames créent un effet de verrouillage mécanique. L’angle des cames étant supérieur à l’angle d’inclinaison du filetage de la vis, tout mouvement de desserrage augmente la tension dans l’assemblage plutôt que de permettre à l’écrou ou au boulon de se dévisser.

DIMENSIONS

REMPLACE

Caractéristiques :

• Système de verrouillage unique par effet de came
• Installation simple grâce à la paire de rondelles assemblée
• Réutilisable
• Excellente résistance aux vibrations extrêmes
• Convient aux applications soumises à des charges dynamiques

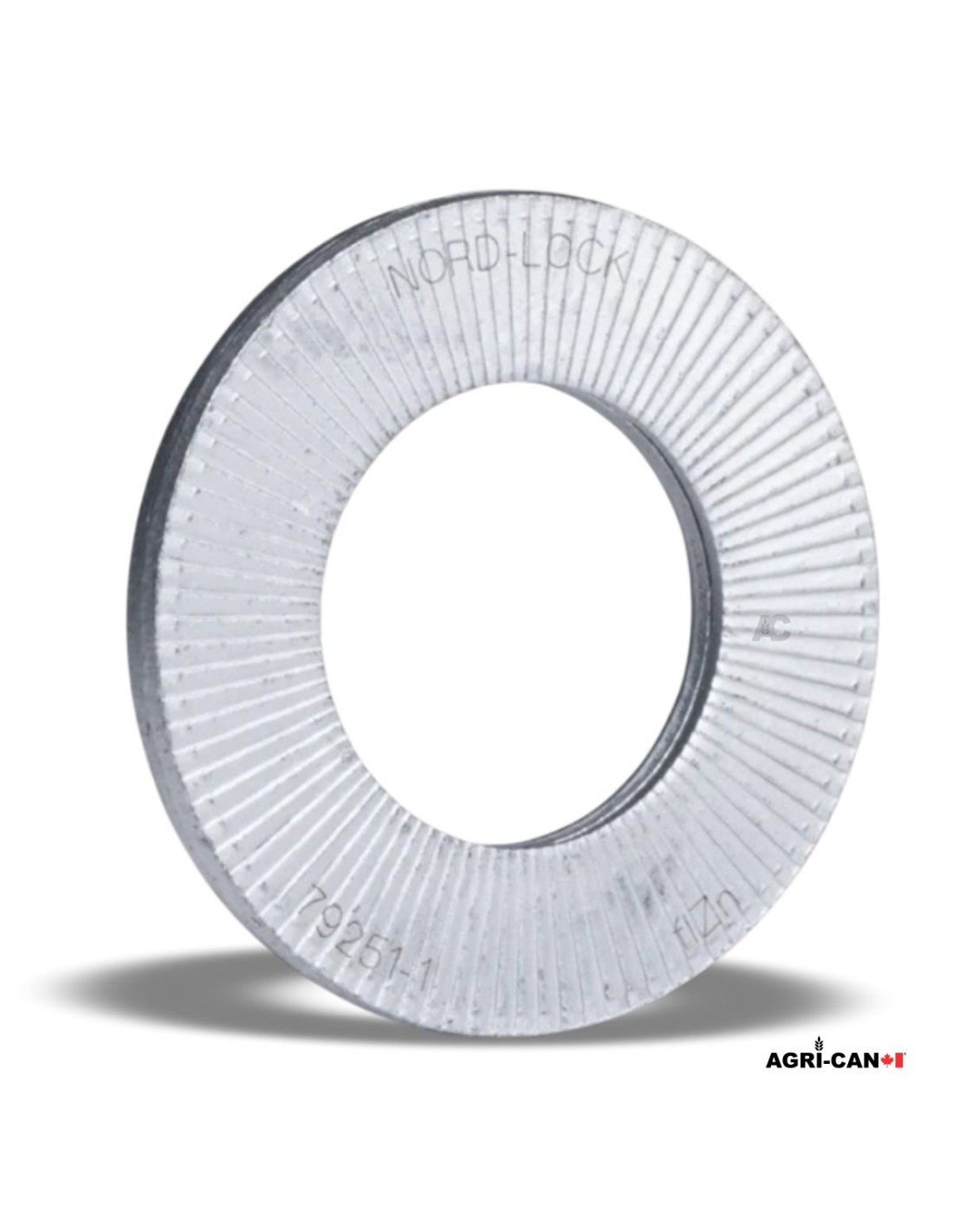

• Denture extérieure s’ancrant dans les surfaces de contact
• Fonction de blocage maintenue même en présence de lubrification
• Très grande efficacité avec une précharge faible ou élevée
• Permet de conserver une précharge contrôlable
• Empêche le desserrage causé par les vibrations

Information technique : La dureté du matériau sur lequel les rondelles prennent appui ne doit pas être supérieure à celle des rondelles.
